XES060

m

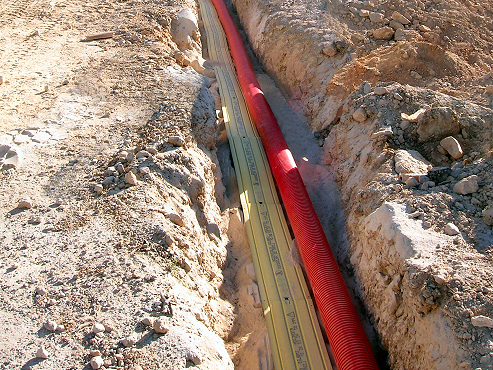

Ligne souterraine de 20 kV en canalisation tubée.

123.273,08F CFA

Ligne souterraine de 20 kV en canalisation tubée sous chaussée, constituée de 3 câbles unipolaires HEPRZ1, avec conducteur en aluminium, de 400 mm² de section et deux tubes protecteurs en polyéthylène à double paroi, de 200 mm de diamètre.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt10hmf040qabd

Béton non armé prêt à l'emploi BCN: CPJ-CEM II/A 32,5 - TP - B 16 - 15/25 - E: 1 - NA - P 18-305.

0,042

m³

60.244,83

2.530,28

mt35aia070ai

Tube courbable, fourni en rouleau, de polyéthylène à double paroi (intérieure lisse et extérieure annelée), de couleur orange, de 200 mm de diamètre nominal, pour canalisation enterrée, résistance à la compression 450 N, résistance à l'impact 40 joules, avec degré de protection IP 549 selon NF EN 60529, avec câble guide incorporé. Selon NF EN 61386-1, NF EN 61386-22 et NF EN 50086-2-4.

2,000

m

12.937,89

25.875,78

mt35cun500d

Câble unipolaire HEPRZ1, avec conducteur d'aluminium classe 2 de 400 mm² de section, avec isolation d'éthylène propylène haut module (HEPR), blindage de cuivre tressé et couverture en composé thermoplastique à base de polyoléfine sans halogènes (Z1), sa tension assignée étant de 12/20 kV. Selon UNE-HD 620-9E.

3,000

m

29.231,10

87.693,30

mt35www030

Ruban de signalisation en polyéthylène, de 150 mm de largeur, couleur jaune, avec l'inscription "ATTENTION! PRÉSENCE DE CÂBLES ÉLECTRIQUES" et triangle de risque électrique.

2,000

m

219,37

438,74

mt35www010

Produits complémentaires pour installations électriques.

0,200

U

1.298,70

259,74

mo019

Compagnon professionnel III/CP2 VRD espaces privés.

0,015

h

882,08

13,23

mo111

Ouvrier d'exécution I/OE1 VRD espaces privés.

0,015

h

509,90

7,65

mo002

Compagnon professionnel III/CP2 électricien.

0,379

h

911,75

345,55

mo100

Ouvrier professionnel II/OP électricien.

0,324

h

529,67

171,61

Moyens auxiliaires

2,000

%

117.335,88

2.346,72

Coûts indirects

3,000

%

119.682,60

3.590,48

Coût d'entretien décennal: 6.163,65F CFA les 10 premières années.

Montant total HT:

123.273,08

UNITÉ D'OUVRAGE XES060: LIGNE SOUTERRAINE DE 20 KV EN CANALISATION TUBÉE.

CLAUSES TECHNIQUES

Fourniture et installation d'une ligne souterraine de 20 kV en canalisation tubée sous chaussée constituée de 3 câbles unipolaires, avec conducteur en aluminium, HEPRZ1, de 400 mm² de section et deux tubes protecteurs en polyéthylène à double paroi, de 200 mm de diamètre, résistance à la compression supérieure à 450 N, fourni en rouleau, placé sur dallage en béton non structural HNE-15/B/20 de 5 cm d'épaisseur et remplissage postérieur avec le même béton jusqu'à 10 cm au-dessus de la génératrice supérieure de la tuyauterie, ne comprend ni l'excavation ni le remblai postérieur principal des tranchées. Comprend le câble guide et le ruban de signalisation. Totalement montée, connectée et testée.

CRITÈRE POUR LE MÉTRÉ

Longueur moyenne selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PHASES D'EXÉCUTION.

Implantation et tracé de la tranchée. Réalisation d'un dallage en béton pour assise du tube. Mise en place des tubes dans la tranchée. Réalisation d'un remplissage d'entourage en béton. Mise en place du ruban de signalisation. Tension des câbles. Connexion.

CONSERVATION ET MAINTENANCE.

Il sera protégé de l'humidité et du contact avec les matériaux agressifs.

CRITÈRE POUR LE MÉMOIRE

On mesurera la longueur réellement exécutée selon les spécifications du Projet.
