GCB010

U

Fermette.

122.997,63F CFA

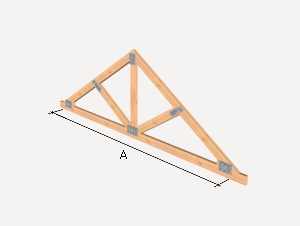

Fermette de 4 m de portée, pente 10%, constituée de pièces en bois scié de pin sylvestre (Pinus sylvestris), classe résistante C18, protection du bois avec une classe de pénétration NP2; connexions avec éléments métalliques d'assemblage et d'appui, d'acier; séparation entre fermes de 0,40 à 1,20 m.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt07mee030aia

Fermette constituée de pièces de 4x14 cm de section et assemblages à l'aide de éléments métalliques; de bois scié de pin sylvestre (Pinus sylvestris), finition brossée, pour une portée de 4 m et une pente de 10 %, classe résistante C18 selon NF EN 338 et NF EN 1912, protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier) selon NF EN 351-1.

1,000

U

29.179,74

29.179,74

mt07mee011a

Éléments d'acier avec protection Fe/Zn 12c face à la corrosion, pour l'assemblage de structures en bois

30,000

kg

2.795,66

83.869,80

mo048

Compagnon professionnel III/CP2 charpentier bois.

4,539

h

1.087,45

4.935,94

mo095

Ouvrier professionnel II/OP charpentier bois.

3,783

h

687,40

2.600,43

Coûts directs complémentaires

2,000

%

120.585,91

2.411,72

Coût d'entretien décennal: 17.219,67F CFA les 10 premières années.

Montant total HT:

122.997,63

UNITÉ D'OUVRAGE GCB010: FERMETTE.

MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE.

On évitera le contact direct du bois avec le ciment et la chaux.

CLAUSES TECHNIQUES

Fermette de 4 m de portée, pente 10%, constituée de pièces de 4x14 cm de section de bois scié de pin sylvestre (Pinus sylvestris), finition brossée, classe résistante C18 selon NF EN 338 et NF EN 1912, protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier) selon NF EN 351-1; connexions avec éléments métalliques d'assemblage et d'appui, d'acier avec protection Fe/Zn 12c face à la corrosion; séparation entre fermes de 0,40 à 1,20 m. Comprend les découpes, les entailles pour un assemblage correct, le nivellement et la mise en place des éléments d'attache et de renfort. Travaillée en atelier et montée in situ.

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, comprenant dans son ensemble tous les éléments qui les forment (poinçon, arbalétriers, entraits, accessoires d'assemblage, etc.), selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet. Tous les éléments intégrants de la structure signalés dans les plans et les détails du projet seront considérés comme inclus.

Code CED

Type

Poids (kg)

Volume (l)

17 04 05

Fer et acier.

0,750

0,357

Déchets générés:

0,750

0,357

15 01 01

Emballages en papier en en carton.

3,585

4,780

Emballages:

3,585

4,780

Total déchets:

4,335

5,137
