AAB010 |
U |
Regard simple. |
80.320,43F CFA |
||
|

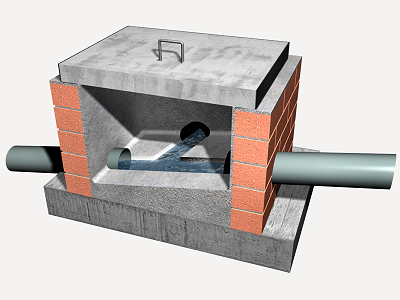

Regard de passage, en ouvrage de maçonnerie, démontable, de dimensions intérieures 50x50x50 cm, avec couvercle préfabriqué en béton armé. |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt10hmf040tjnf |
Béton non armé prêt à l'emploi BCN: CPJ-CEM II/A 32,5 ES - TP - B 35 - 15/25 - E: 5b - NA - P 18-305. |
0,195 |
m³ |
90.423,75 |
17.632,63 |
|
mt04lmb010a |
Brique pleine en terre cuite élaborée mécaniquement à revêtir, 29x14x5 cm, selon NF EN 771-1. |
90,000 |
U |
257,40 |
23.166,00 |
|
mt09mor010c |
Mortier de ciment CEM II/B-P 32,5 N type M-5, confectionné sur site avec 250 kg/m³ de ciment et une proportion en volume 1/6. |
0,044 |
m³ |
75.631,84 |
3.327,80 |
|
mt11var110 |
Ensemble de pièces en PVC pour réaliser les cours correspondants dans le fond du regard de branchement. |
1,000 |
U |
5.267,49 |
5.267,49 |
|
mt09mor010f |
Mortier de ciment CEM II/B-P 32,5 N type M-15, confectionné sur site avec 450 kg/m³ de ciment et une proportion en volume 1/3. |
0,019 |
m³ |
97.934,38 |
1.860,75 |
|
mt11var100 |
Ensemble des éléments nécessaires pour garantir la fermeture hermétique au passage des odeurs méphitiques dans les regards d'assainissement, composé: d'angulaires et de plaques métalliques avec leurs éléments de fixation et d'ancrage, d'un joint en néoprène, d'huile et autres accessoires. |
1,000 |
U |
7.303,66 |
7.303,66 |
|
mt11arf010b |
Couvercle en béton armé préfabriqué, 60x60x5 cm. |
1,000 |
U |
15.492,61 |
15.492,61 |
|
mo019 |
Compagnon professionnel III/CP2 VRD espaces privés. |
1,926 |
h |
882,08 |
1.698,89 |
|
mo111 |
Ouvrier d'exécution I/OE1 VRD espaces privés. |
1,377 |
h |
509,90 |
702,13 |
|
Moyens auxiliaires |
2,000 |
% |
76.451,96 |
1.529,04 |
|
|
Coûts indirects |
3,000 |
% |
77.981,00 |
2.339,43 |
|
|
Coût d'entretien décennal: 4.016,02F CFA les 10 premières années. |
Montant total HT: |
80.320,43 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE AAB010: REGARD SIMPLE. CLAUSES TECHNIQUES Formation de regard de passage enterré, construite en maçonnerie de brique pleine en terre cuite, de 1/2 pied d'épaisseur, reçu avec mortier de ciment M-5 de dimensions intérieures 50x50x50 cm, sur dallage en béton massif BCN: CPJ-CEM II/A 32,5 ES - TP - B 35 - 15/25 - E: 5b - NA - P 18-305 de 15 cm d'épaisseur, réalisation d'une pente minimale de 1,00% pour l'évacuation des eaux résiduelles et 0,50% pour l'évacuation des eaux pluviales, avec le même type de béton, enduite et repassée intérieurement avec du mortier de ciment M-15 en formant des arêtes et des coins arrondis, fermée supérieurement avec couvercle préfabriqué en béton armé avec fermeture hermétique au passage des odeurs méphitiques. Comprend pièces en PVC pour unions, coupées longitudinalement, utilisées pour réaliser les raccords correspondants et convenablement tassées avec le béton dans le fond du regard, les connexions des conductions et les arrêts. Totalement monté, connecté et testé sans inclure l'excavation ni le remblayage de l'arrière. CRITÈRE POUR LE MÉTRÉ Nombre d'unités prévues, selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que l'emplacement du regard correspond avec celui du Projet. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation du regard. Suppression des terres lâches du fond de l'excavation. Coulage et compactage du béton pour la réalisation du dallage. Réalisation de l'ouvrage en maçonnerie avec des briques, préalablement humidifiées, placées avec du mortier. Raccord des connecteurs au regard. Remplissage de béton pour la réalisation des pentes et la mise en place des pièces en PVC dans le fond du coffrage. Enduit et repassage avec du mortier, en arrondissant les angles, du fond et des parois intérieures du regard. Réalisation de la fermeture hermétique et mise en place du couvercle et des accessoires. Suppression des restes, nettoyage final et retrait des décombres. Charge des décombres dans le camion ou la benne. CLAUSES DE FINALISATION. Le regard sera totalement étanche. CONSERVATION ET MAINTENANCE. Il sera protégé des coûts et des obstructions. Toutes les bouches seront couvertes pour éviter les accidents. CRITÈRE POUR LE MÉMOIRE On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet. |
